關于能源采集終端
能源數據采集終端是我公司根據國家城市能源計量中心的要求按照《能源計量數據采集系統數據傳輸協議》和《企業能源計量數據采集終端技術規范》標準專門開發的產品，能源數據采集終端主要負責采集用能企業的各種能源計量數據，比如煤、電、氣、油、水等數據，采集終端基于嵌入式系統開發，相比用工控機開發的產品具有高實時性、多參數和高穩定性的特點，特別適合于多點、多參數的遠程數據采集，目前在省內已經應用了幾百套，效果良好。
產品規格型號
|
內容\型號
|
HTNYZD-8-GPRS-P
|
HTNYZD-8-GPRS
|
HTNYZD-8-CDMA-P
|
HTNYZD-8-CDMA
|
HTNYZD-8-WAN-P
|
HTNYZD-8-WAN
|
|
電源電壓
|
DC24V
|
|
電源電壓范圍
|
DC19.2V-DV28.8V
|
|
功率
|
15W以下
|
|
硬件參數
|
CPU:CPU采用ARM,32位微處理器，主頻高達203M，支持16K高速緩存，支持外圍數據擴展總線，集成LCD控制器，
集成RTC時鐘。內存RAM32M,ROM32M。
|
|
顯示性能
|
8寸屏，TFT彩色/STN彩色/單色LCD，分辨率可達800x600。
|
|
主機接口
|
配置一個10/100M RJ45以太網接口。有3個串口，一個9針串口和一個25針串口，其中25針串口集合了兩個串口，每個串口都可以配置成232和485模式。有2個usb接口，一個USB master，一個USB device，有1個并口，一個CF卡擴展接口。
|
|
打印功能
|
熱轉印串口打印機
|
無
|
熱轉印串口打印機
|
無
|
熱轉印串口打印機
|
無
|
|
通訊模塊
|
GPRS
|
GPRS
|
CDMA
|
CDMA
|
TCP/IP
|
TCP/IP
|
|
使用環境溫度
|
-10℃～+60℃
|
|
搞干擾
|
干擾電壓：AC1000Vp～p 脈沖周期：11 us持續時間 1ns
|
|
絕緣高阻
|
DC500V 20M歐（電源端子與FG端子之間）
|
|
耐靜電
|
符合IEC6100-4-2標準：接觸放電：4KV，空氣放電：8KV
|
|
耐腐蝕
|
避免腐蝕性氣體
|
|
重量
|
約5KG
|
|
主機尺寸
|
長238mm*高188mm*厚47mm
|
|
外機尺寸
|
長500mm*高380mm*厚150mm
|

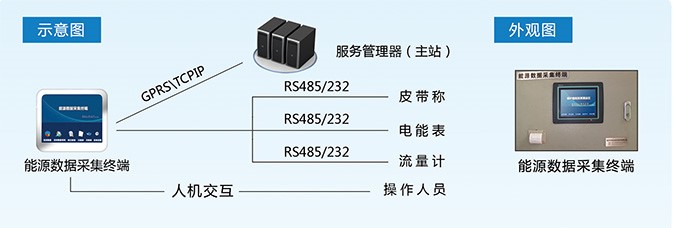

系統結構圖
功能說明
1、能源數據采集終端可根據配置參數，多點、 多參數動態采集能源計量數據，包括電能表、稱重、流量、班組號等；
2、能源數據采集終端根據設備設定的上傳周期，將數據通過GPRS/網絡上傳至服務器（國家城市能源計量中心）；
3、當皮帶稱、軌道稱、流量計、電能表等計量裝置不能提供通訊或提供的通訊協議不合適標準規范時，我們可以進行改造。

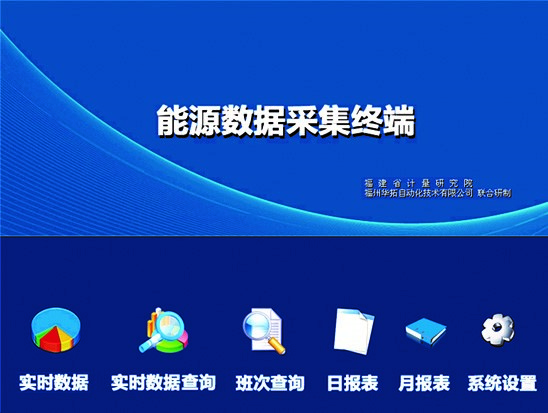

4、系統具有豐富的數據分析功能，能產生能源消耗和工藝參數的實時曲線、歷史曲線。
5、系統具有豐富的查詢和統計功能，能產生能源消耗班組、日、月、年等報表，報表可導出到Excel或直接打印。
6、數據采集終端與計量裝置接口：系統可以通過RS485、模擬量、開關量等方式與其它計量儀器通訊。RS485總線可以掛載127臺計量儀器（從設備）。
成功案例
南平鋁業有限公司
晉江三益鋼鐵有限公司
福建金牛水泥有限公司
福建金綸集團化纖公司
閩清金陶瓷業有限公司
福建福人木業有限公司
福建省大地管樁有限公司
麗珠集團福興醫藥有限公司
